"Пропеллер" ⁂

Re: "пропеллер"

Сообщение m-plastic » 16 май 2019, 20:40

Наконец-то закончились праздники, пришли новые материалы и работа продолжается...

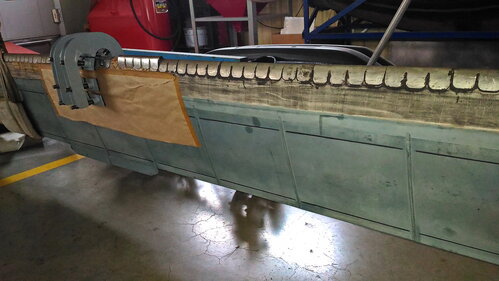

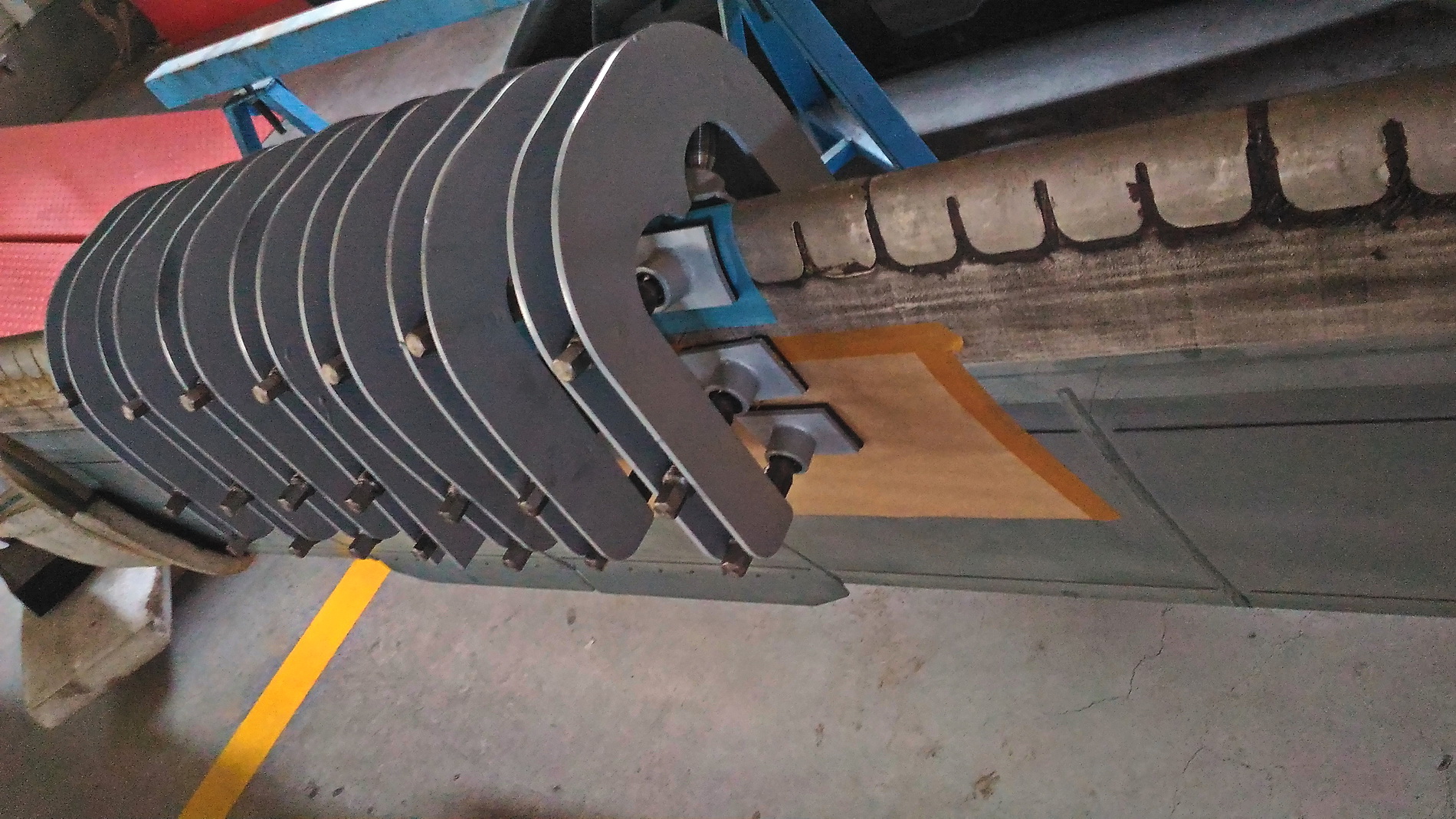

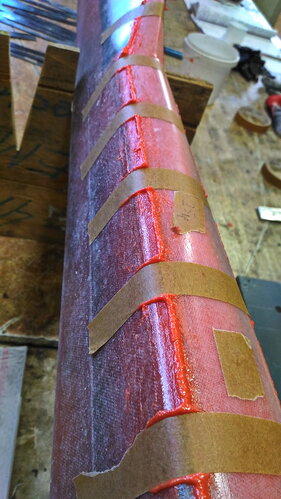

Отформован лонжерон...

Пропеллер 60.jpg


несмотря на то что применялись новые ткани и рукава вместо лент вес лонжерона в пределах допуска...

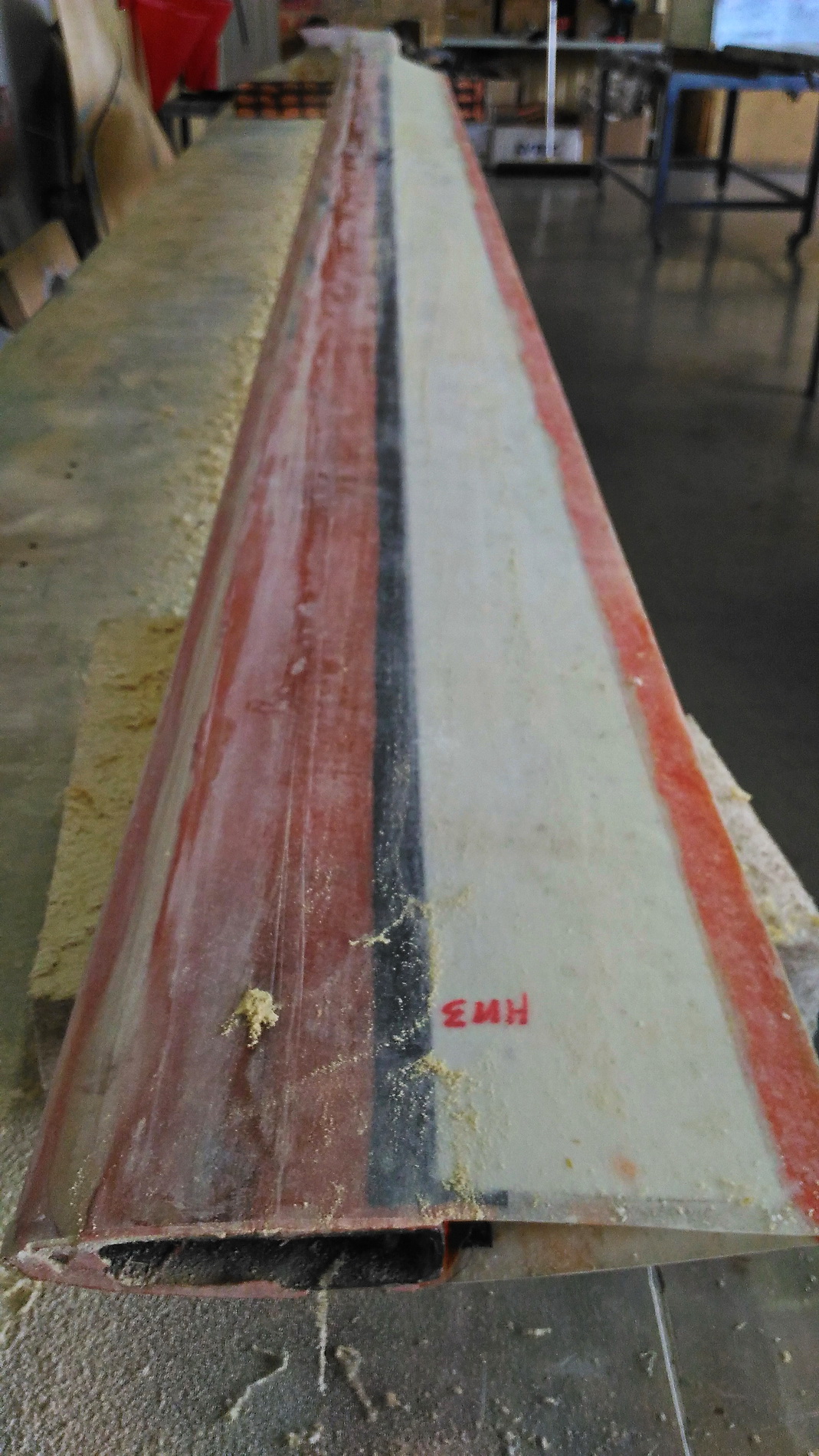

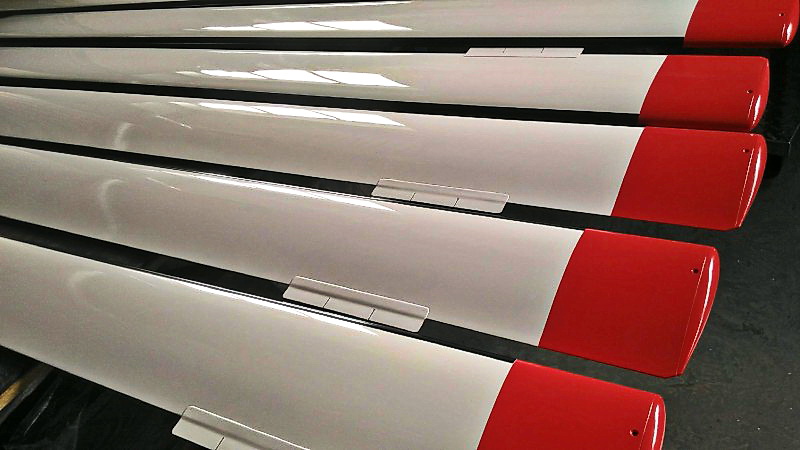

Остальные лопатки готовятся к отделочным операциям...

Пропеллер 61.jpg
Пропеллер 62.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение Hrisanf » 17 май 2019, 08:20

Закладную из ППУ сами делаете ?
Уровень сарказма в моем ответе зависит от уровня тупости вашего вопроса.
Аватар пользователя
Hrisanf
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 815
Зарегистрирован: 30 май 2013, 07:48
Откуда: Воронеж, Россия
Благодарил (а): 106 раз.
Поблагодарили: 269 раз.

Re: "пропеллер"

Сообщение m-plastic » 17 май 2019, 13:06

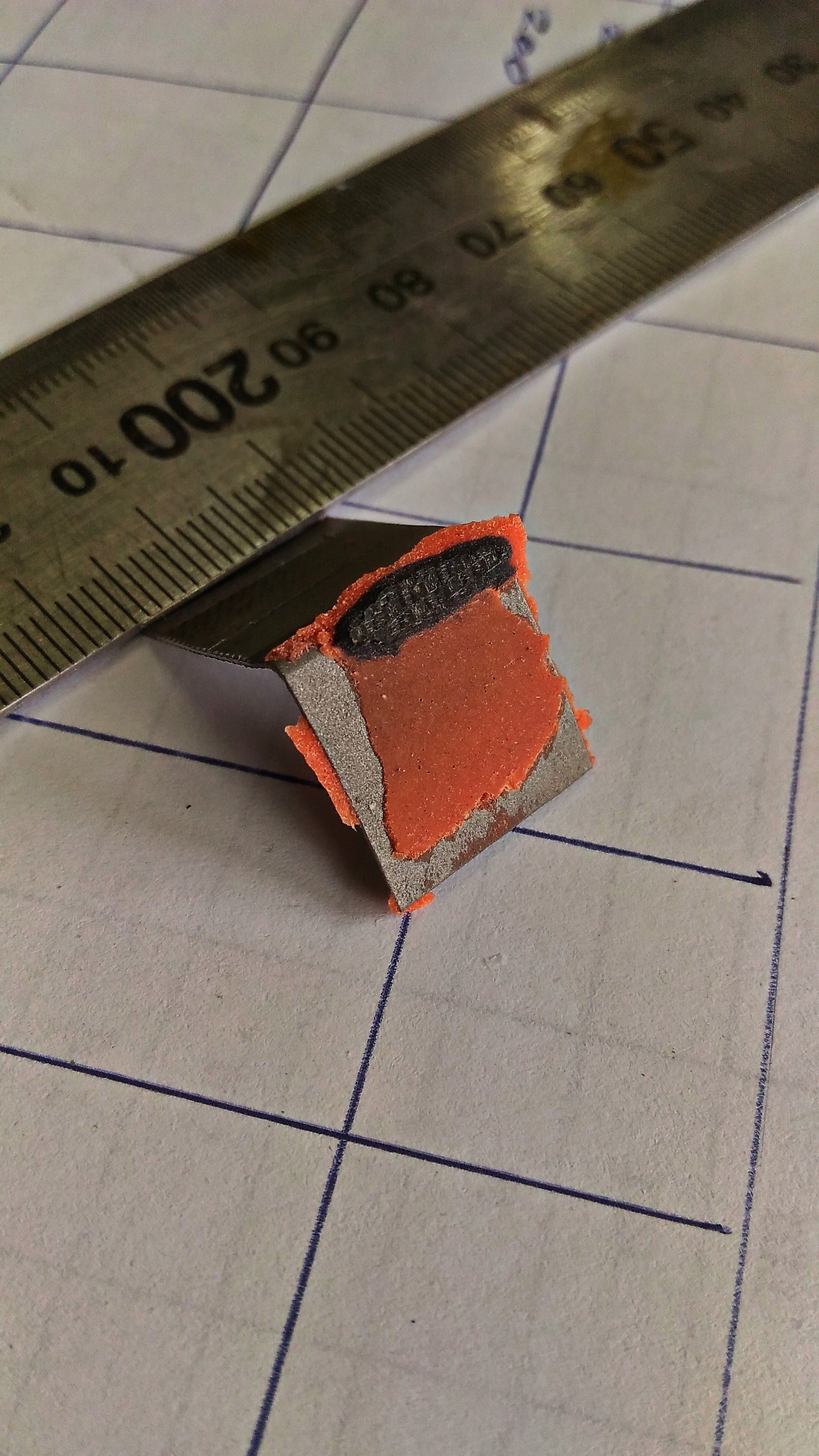

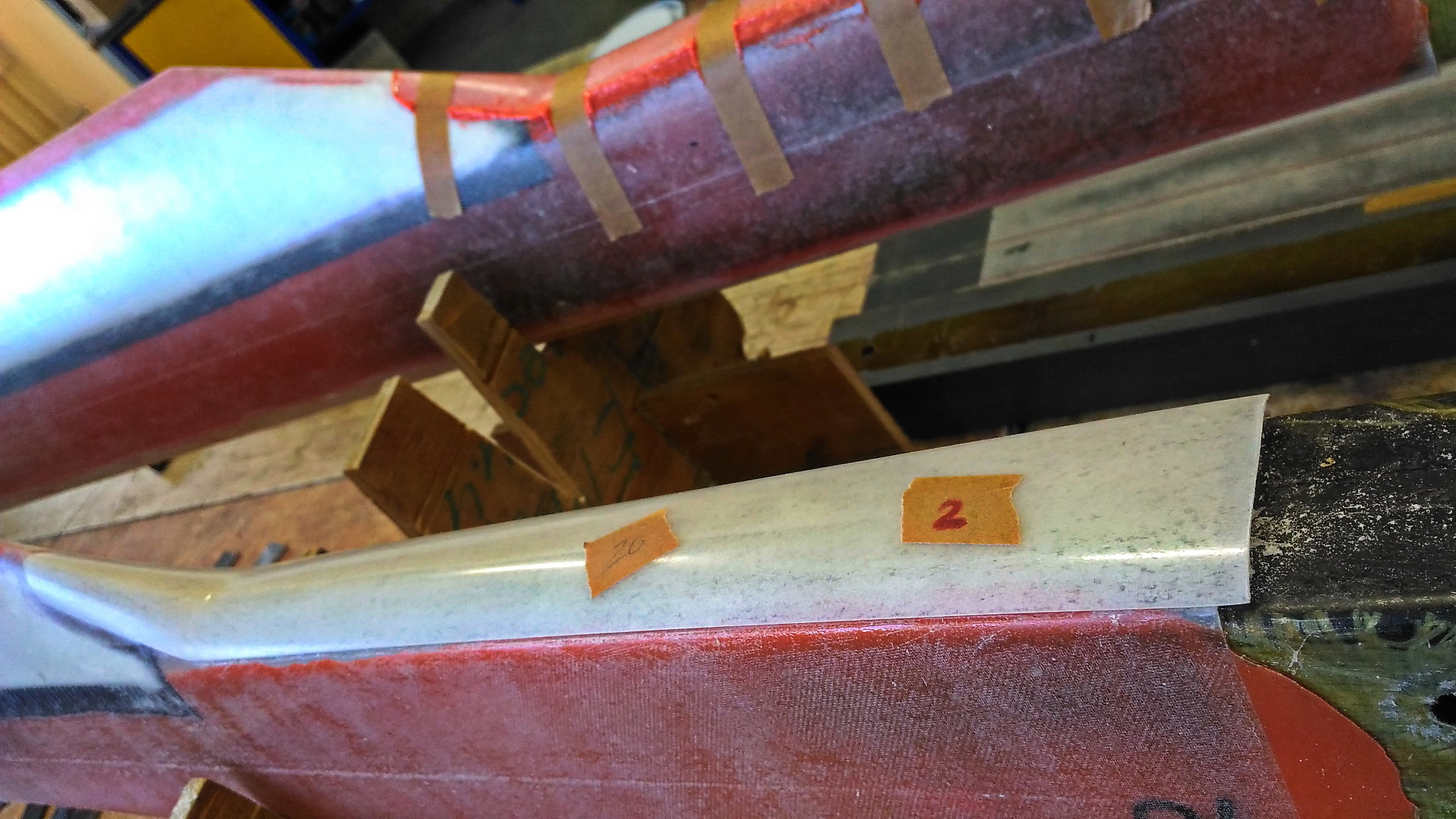

В конструкции не применяется полнотелый вкладыш из ППУ. Аэродинамические поверхности изготовлены по технологии сендвич стекло+ПХВ-1+стекло

Пропеллер 63.jpg


В предыдущем посте фото торцевой заглушки изготовленной по этой же технологии...
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение m-plastic » 22 май 2019, 12:29

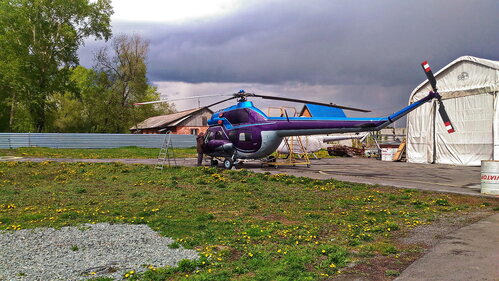

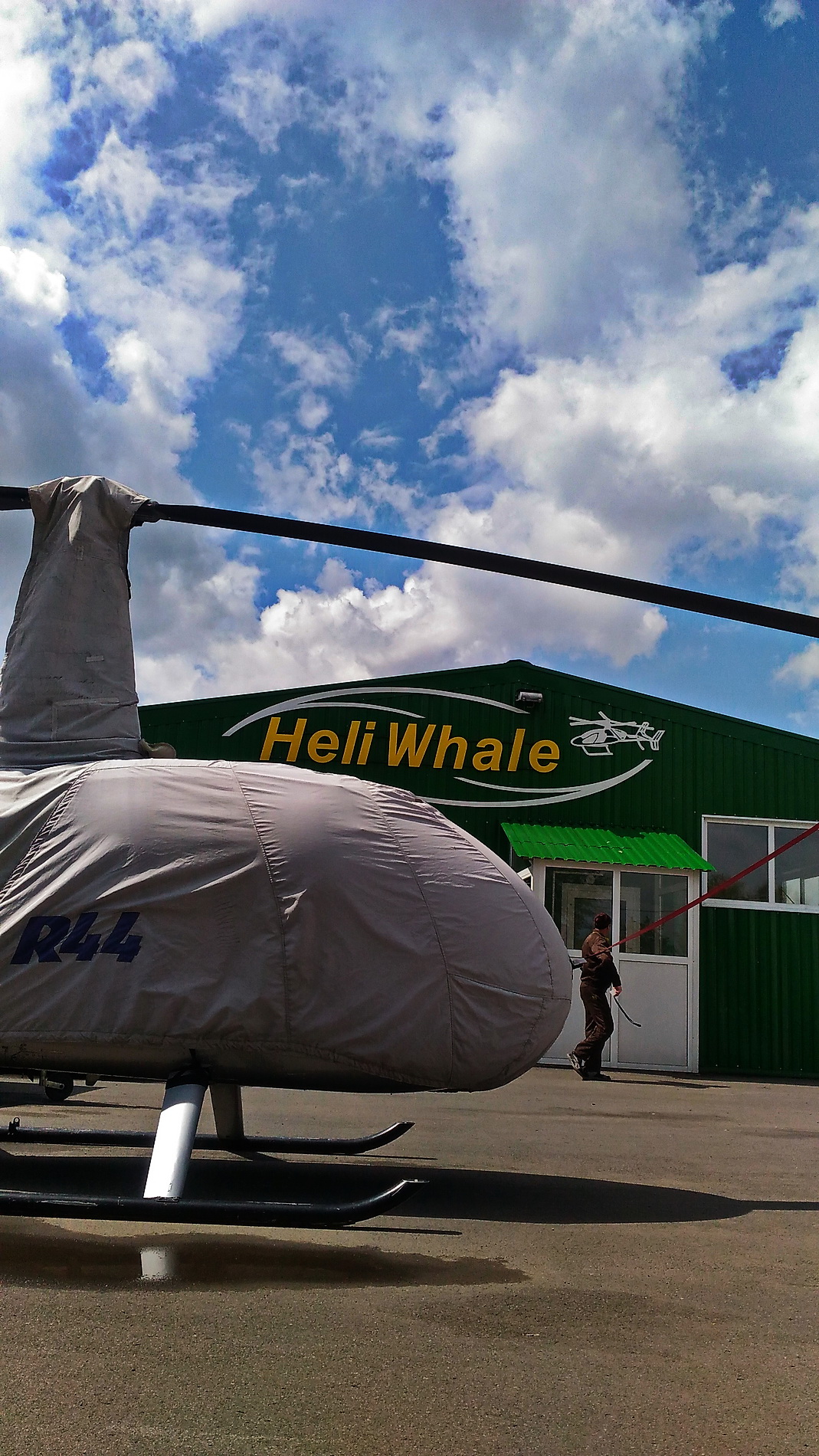

Еще фото на фоне бараков 78'

Пропеллер 64.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение Hrisanf » 23 май 2019, 19:39

Пилоты говорили эта машина выносливее и лучше сидит в воздухе чем робинсон , что ваши об этом думают?
Уровень сарказма в моем ответе зависит от уровня тупости вашего вопроса.
Аватар пользователя
Hrisanf
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 815
Зарегистрирован: 30 май 2013, 07:48
Откуда: Воронеж, Россия
Благодарил (а): 106 раз.
Поблагодарили: 269 раз.

Re: "пропеллер"

Сообщение m-plastic » 24 май 2019, 14:55

Слышал как говорят:
Робинсон - классный, прикольный велик.
Ми - не, ну это машина...

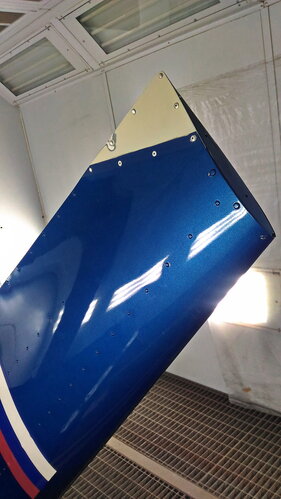

Еще фотки на фоне бараков)))

Пропеллер 65.jpg
Пропеллер 66.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение m-plastic » 18 окт 2019, 15:42

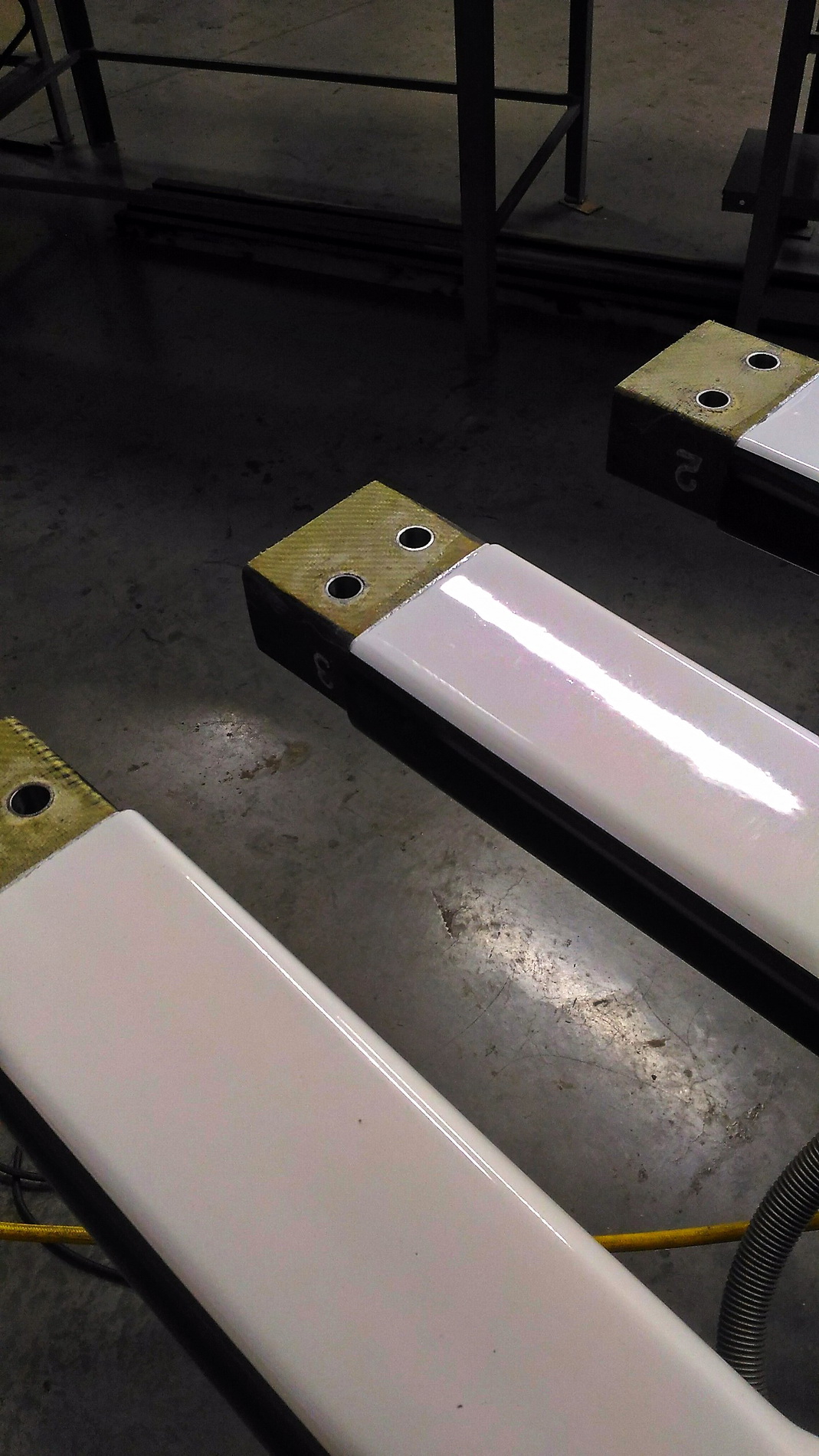

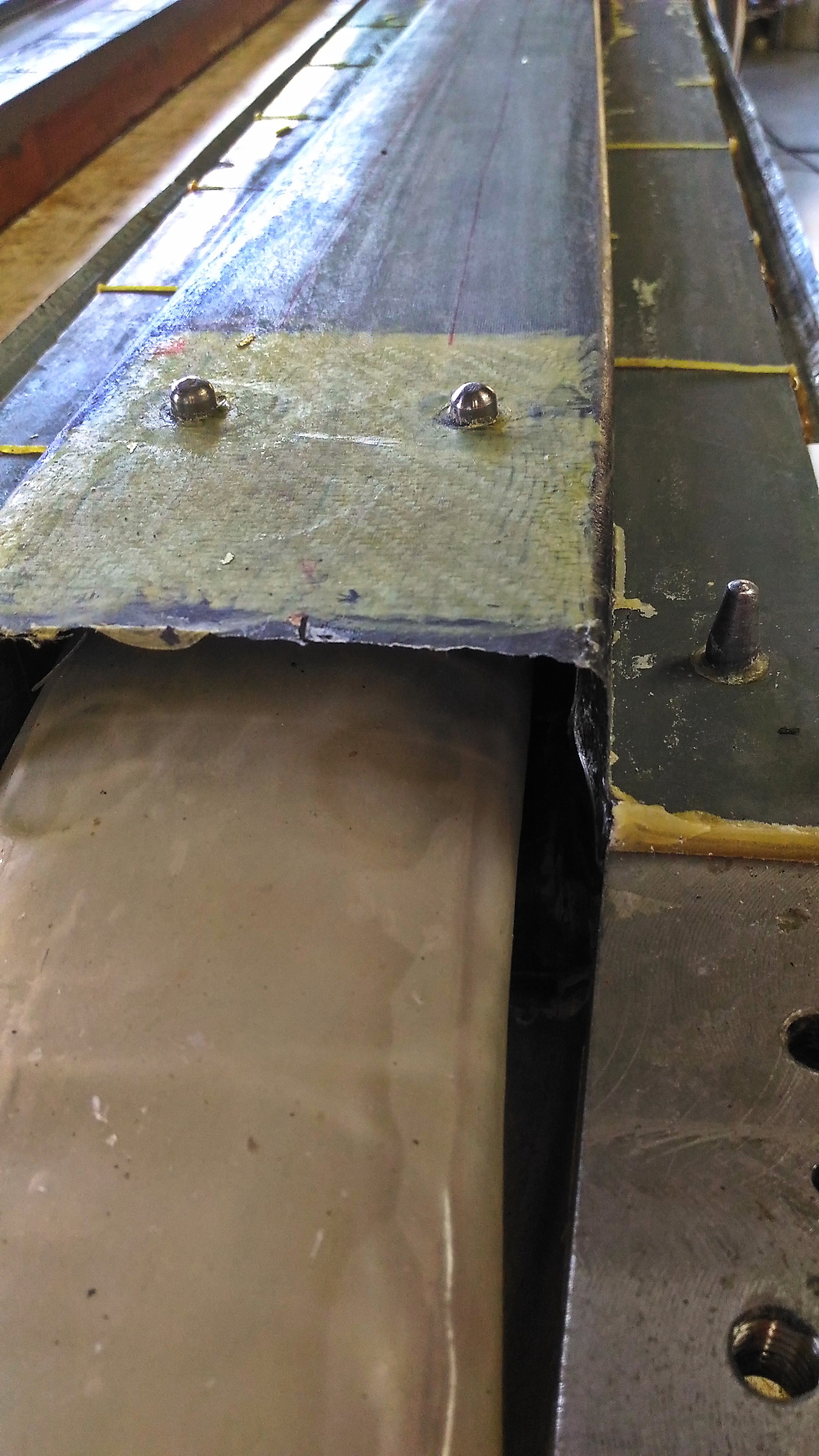

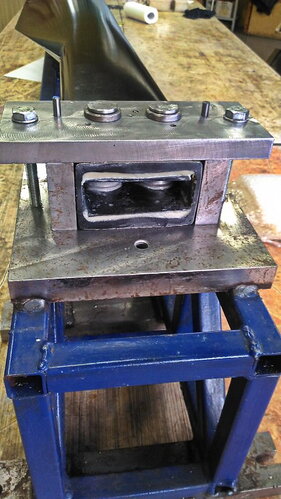

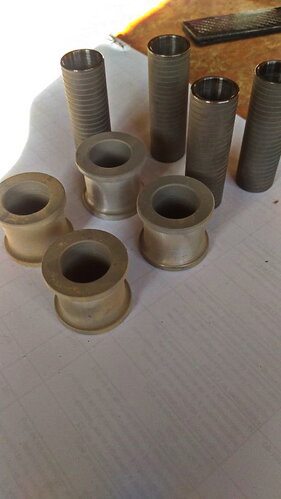

Дополню историю про пропеллер картинками комлевой части... Подготовка отверстий, монтаж втулок.

Пропеллер 67.jpg
Пропеллер 68.jpg
Пропеллер 69.jpg


Пропеллер 70.jpg
Пропеллер 71.jpg


Распорные и направляющие втулки вклеины в лонжерон на эпоксиполиуретановый клей с наполнителем (хлопок, молотое стекло, аэросил)
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение m-plastic » 18 окт 2019, 16:15

Пропеллер 72.jpg

ac'
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение Тигирь » 18 окт 2019, 20:37

Приятно посмотреть на грамотную работу
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7035
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 613 раз.
Поблагодарили: 1376 раз.

Re: "пропеллер"

Сообщение m-plastic » 19 окт 2019, 17:52

Тигирь, спасибо!)
В дополнение еще картинка...

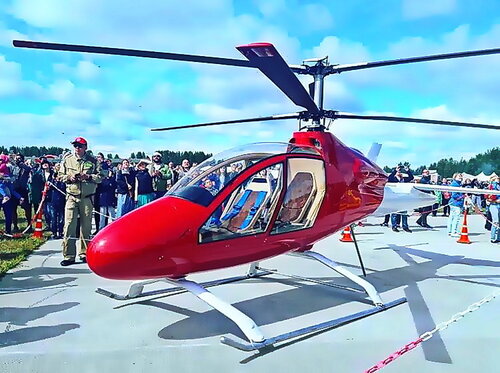

Пропеллер 73.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение Тигирь » 19 окт 2019, 18:45

Лепота, етить :)
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7035
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 613 раз.
Поблагодарили: 1376 раз.

Re: "пропеллер"

Сообщение АМСкай » 21 окт 2019, 13:15

Фигасссссе!!! И делают всю эту красоту обычные люди... m-plastic браво!
Аватар пользователя
АМСкай
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 282
Зарегистрирован: 28 июл 2016, 09:45
Откуда: Люберцы, Россия
Благодарил (а): 282 раз.
Поблагодарили: 154 раз.

Re: "пропеллер"

Сообщение Мороз » 22 окт 2019, 13:03

Поздравляю. Это очень трудная работа делать лопасти.
Из чего у вас матрица? Металлическая, не металлическая. Не понятно. Как будто составная из отрезков.
Я конечно не разбираюсь в авиации и композитах, но интересно чья эта технология изготовления лопастей?
Вычисляли ли балансировку по хорде? То есть как я понял у вас лонжерон обеспечивает балансировку без грузов в лобике. А грузы на кончике для центробежки и большего момента инерции.
Есть ли противообразивная накладка на лобике?
Не много интересуюсь пропеллерами.
На вид конечно очень круто. Удивлен очень. Вы волшебник.
Мороз

Сообщений: 4
Зарегистрирован: 30 июн 2019, 10:48
Откуда: Красноярский край, Россия
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: "пропеллер"

Сообщение m-plastic » 22 окт 2019, 15:24

Оснастка (матрицы) композитные.
Если сказать что технология полностью наша то наверное это не совсем так... компиляция известных...
Центровка по хорде в пределах расчетной для данной лопасти.
Противоабразива нет.
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 391
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 31 раз.
Поблагодарили: 237 раз.

Re: "пропеллер"

Сообщение m-plastic » 22 окт 2019, 15:41

Руслан , я читал вашу тему про лопасть на форуме реаа.ру
Мне кажется изготовление оснастки необходимо начать с изготовления рабочего стола с правильной геометрией и выделением постоянного места для работы с лопастями.
А то в прямом смысле на коленке делаете...
