Re: "пропеллер"

Сообщение m-plastic » 15 мар 2019, 09:36

Продолжаем работать ... Изготовление разных " запчастей" для пропеллера...
ПФГ (противофлатерныйгруз) и кронштейны балансировочныхгрузов...

Пропеллер 25.jpg


Вчера под конец рабочего дня "сгорел" фен... Оставалось "прикатать" два слоя...Чуть кожу рук не оставил на препреге...)))
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 18 мар 2019, 16:13

Продолжаем...

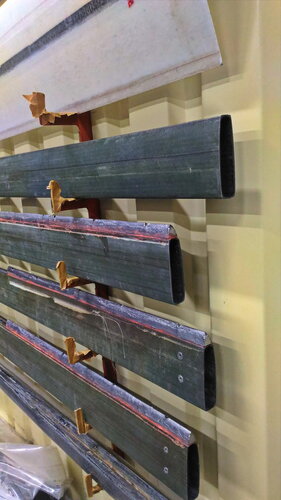

Отторцевал отформованные силовые элементы пропеллера...

Пропеллер 26.jpg


спил при ближайшем рассмотрении

Пропеллер 27.jpg
Пропеллер 28.jpg
Пропеллер 29.jpg

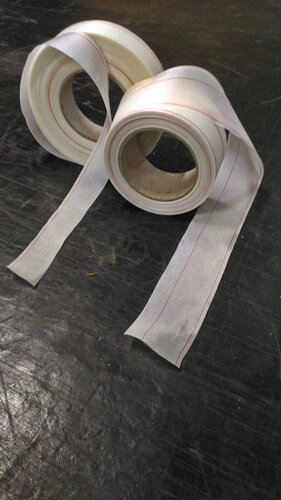

пил-плай лентой в рулоне... работать одно удовольствие...)

Пропеллер 30.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение АМСкай » 21 мар 2019, 15:49

Извлекаемая деталь, на видео, звучит как железная. Круть! ay'
Аватар пользователя
АМСкай
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 282
Зарегистрирован: 28 июл 2016, 09:45
Откуда: Люберцы, Россия
Благодарил (а): 282 раз.
Поблагодарили: 154 раз.

Re: "пропеллер"

Сообщение m-plastic » 21 мар 2019, 20:14

Продолжаем... Запчасти для пропеллера...

Пропеллер 31.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Владимир В » 25 мар 2019, 09:05

m-plastic писал(а):Продолжаем... Запчасти для пропеллера...

Какие интересные штуки) Коричневый цвет это что?
Аватар пользователя
Владимир В
НАДЕЖНЫЙ
НАДЕЖНЫЙ

Сообщений: 61
Зарегистрирован: 24 дек 2015, 09:13
Откуда: Москва, Россия
Благодарил (а): 57 раз.
Поблагодарили: 12 раз.

Re: "пропеллер"

Сообщение Тигирь » 25 мар 2019, 09:53

Похоже на отливки на Этале-45 с белым наполнителем. Законцовки лопастей, насколько понимаю?
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7293
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 721 раз.
Поблагодарили: 1594 раз.

Re: "пропеллер"

Сообщение m-plastic » 25 мар 2019, 18:56

Да это законцовки лопастей.
Отформовано на смоле этал 1440Н
"Запачканы" в шпаклевке смола+микросфера.
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 25 мар 2019, 19:20

Сообщение из разряда: "дерьмо случается"
Сегодня моя мусорная корзина стоит примерно 25 тыс.руб.

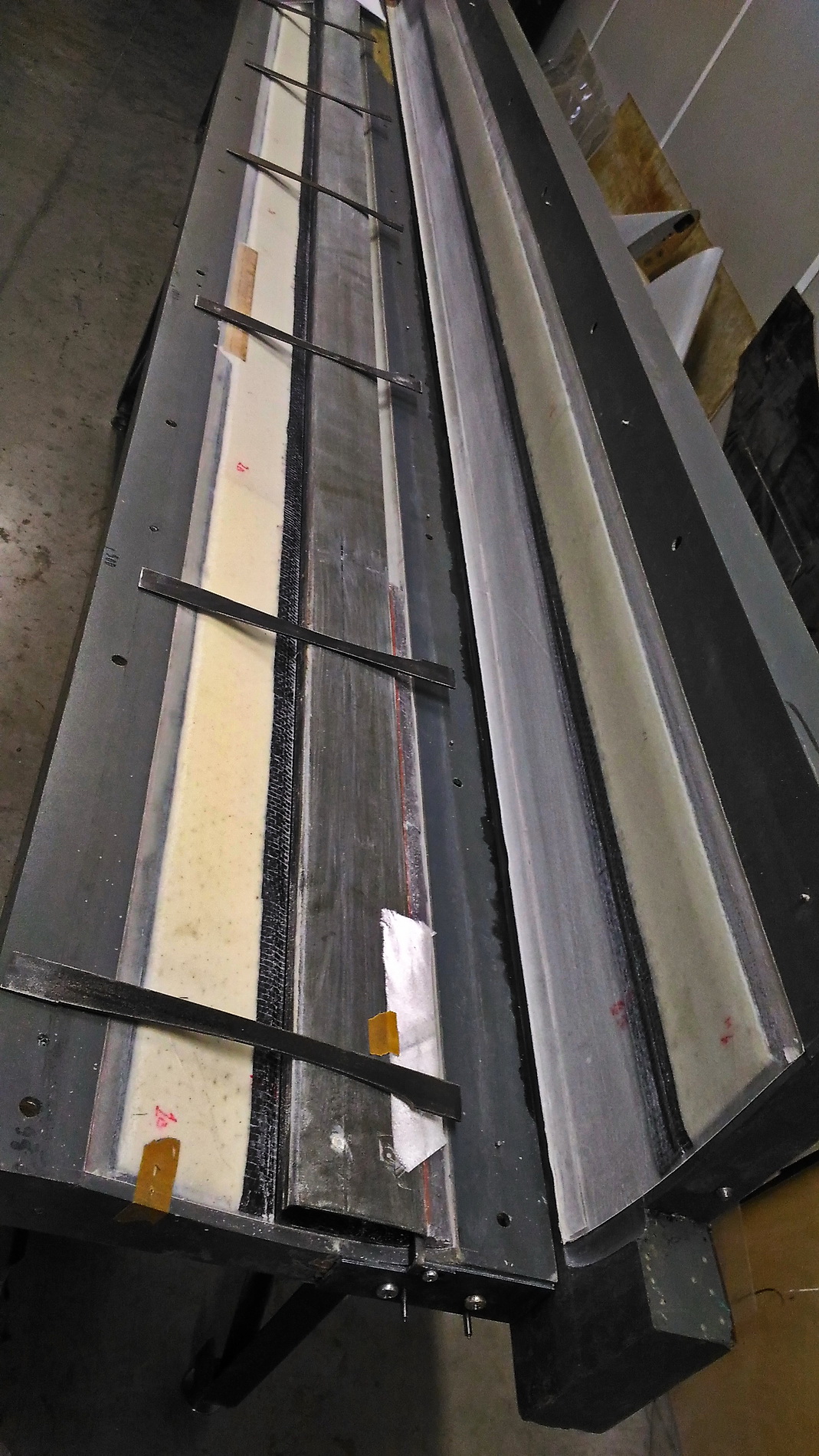

При формовке на режиме отверждения лопнул раздувочный рукав, попытался восстановить герметичность и это почти удалось, но через час опять разрыв... Заменить на "горячую" рукав невозможно итог деталь в брак...

Пропеллер 32.jpg

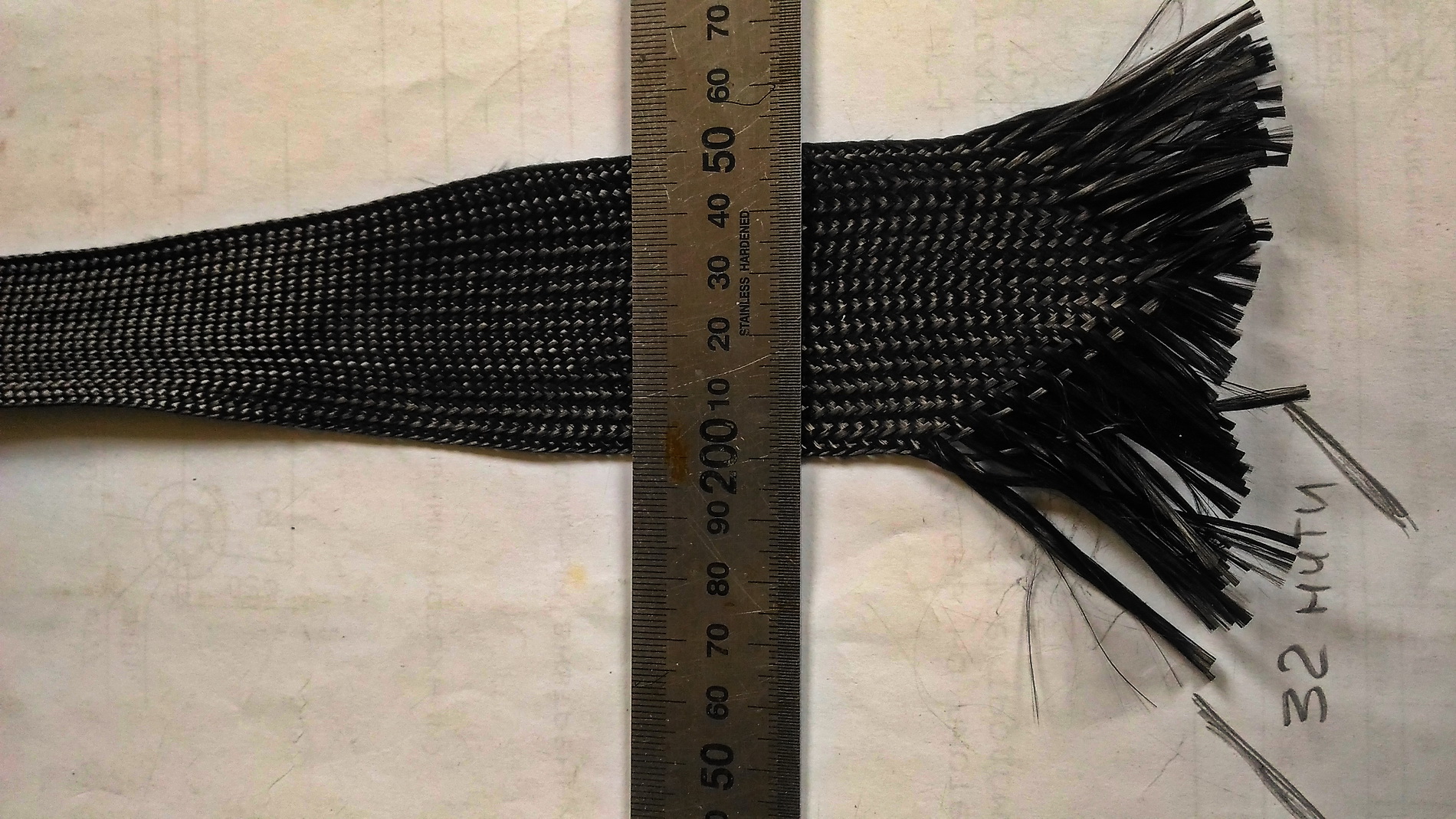

Самая большая неприятность в том что армирующего было только на комплект лопастей . Проблема в ленте, ее очевидно сняли с продаж и я не могу ее приобрести... Из за того придется делать в местное ведро отправить уже готовые лонжерона и делать комплект на другом доступном армирующем...
Кстати ... А вдруг у кого-то есть такая лента?

Пропеллер 33.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 25 мар 2019, 19:25

Перейду наверное на пленочные рукава...

Пропеллер 34.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Тигирь » 25 мар 2019, 20:44

Да, уж! Попа.
А не проще рукава сделать бесшовными из напыляемого силикона с армированием текстильной сеткой?
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7293
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 721 раз.
Поблагодарили: 1594 раз.

Re: "пропеллер"

Сообщение Владимир В » 26 мар 2019, 11:46

m-plastic писал(а):Да это законцовки лопастей.
Отформовано на смоле этал 1440Н
"Запачканы" в шпаклевке смола+микросфера.


А как вы относитесь 1440Н? и к Эпиталу в целом? Мне уголь формовать если что...
Аватар пользователя
Владимир В
НАДЕЖНЫЙ
НАДЕЖНЫЙ

Сообщений: 61
Зарегистрирован: 24 дек 2015, 09:13
Откуда: Москва, Россия
Благодарил (а): 57 раз.
Поблагодарили: 12 раз.

Re: "пропеллер"

Сообщение m-plastic » 26 мар 2019, 13:29

Нормально отношусь и 1440Н и к эпиталу )
С эпиталом работаем лет восемь
1440 в основном используем для изготовления оснастки (матриц) , каких то не основных изделий... нормальная прогнозируемая смола...
для угля ничего не посоветую из эпитала т.к не работали с углем на эпиталовской продукции
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Дмитрий Ос » 27 мар 2019, 05:28

Для основных изделий какую смолу используете?
Аватар пользователя
Дмитрий Ос

Сообщений: 13
Зарегистрирован: 23 июл 2018, 13:56
Откуда: Томск, Россия
Благодарил (а): 9 раз.
Поблагодарили: 5 раз.

Re: "пропеллер"

Сообщение m-plastic » 27 мар 2019, 08:48

Если название вам что то скажет)
В основном работаем на связующем ТИП-3 от http://www.delta-boat.ru
Препрег на sr8500+kta311 Sicomin.
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение АМСкай » 27 мар 2019, 12:09

Владимир В писал(а):А как вы относитесь 1440Н? и к Эпиталу в целом? Мне уголь формовать если что...

У меня с их продукцией вполне получается, опробовано 4 вида смол, в том числе и 1440Н, и разные гели... Правда требования к моим изделиям по физмеху и прочим нанопоказателям не высоки, да и объёмы-хоббийные, но всё застывает и в руках потом не рассыпается. Не реклама, статистики ради...
m-plastic Сочувствую! 25 "косых" в ведре-бООООльшой повод поискать ленту. Много ль её надо, что б доделать без больших потерь? Готов помочь в этом вопросе, скажите как.
Аватар пользователя
АМСкай
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 282
Зарегистрирован: 28 июл 2016, 09:45
Откуда: Люберцы, Россия
Благодарил (а): 282 раз.
Поблагодарили: 154 раз.

Re: "пропеллер"

Сообщение m-plastic » 27 мар 2019, 19:16

Чем дольше я безуспешно ищу ленту ,тем я больше убеждаюсь, что стоимость моего мусорного ведра увеличится в трое... Дело в том что комплект из трех "лопаток" должен быть абсолютно идентичен и замена армирующего попросту невозможен... Выход делать заново комплект из трех...
Была надежда на заказ ленты в forcomposite.ru , но увы ... Невозможно повторить ни угол плетения ни число нитей...
Но несмотря на локальные неудачи продолжаем)
установка противофлатерных грузов и кронштейнов балансировочных грузов...

Пропеллер 35.jpg
Пропеллер 36.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Тигирь » 27 мар 2019, 19:25

Это вы как-то неудачно посчитали. При заказе всегда закладываю расход материалов с коэфициентом 1.5-2 в зависимости от тиража. А для единичных деталей расход может увеличиваться до 3 плюс дешёвые и некондиционные материалы на отработку техпроцесса. Лучше пусть много останется, чем немного не хватит
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7293
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 721 раз.
Поблагодарили: 1594 раз.

Re: "пропеллер"

Сообщение m-plastic » 27 мар 2019, 19:30

Да конечно , с моей стороны это чистой воды авантюра... Но уж казалось технология отработана, рука набита и ошибки не может быть...)
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Тигирь » 27 мар 2019, 20:00

Закон подлости в отличии от других законов работает всегда. Сочувствую
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7293
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 721 раз.
Поблагодарили: 1594 раз.

Re: "пропеллер"

Сообщение m-plastic » 28 мар 2019, 15:35

Предварительно определяем центр тяжести изделий...

Пропеллер 37.jpg


Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 29 мар 2019, 15:41

свинцовые противофлатерные грузы которые смонтировали ранее на лонжеронах

Пропеллер 36.jpg


дополнительно оклеиваем слоем стеклоткани, используем технологию "вакуумный мешок"

Пропеллер 38.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 01 апр 2019, 16:01

Продолжаем... Сегодня требуется отформовать пластину которая потребуется в дальнейшем для сборки комлевой части лопатки...

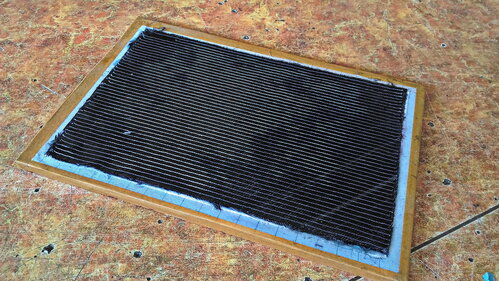

Пирог из угля , стекла

Пропеллер 39.jpg


Пропеллер 40.jpg


Пропеллер 41.jpg

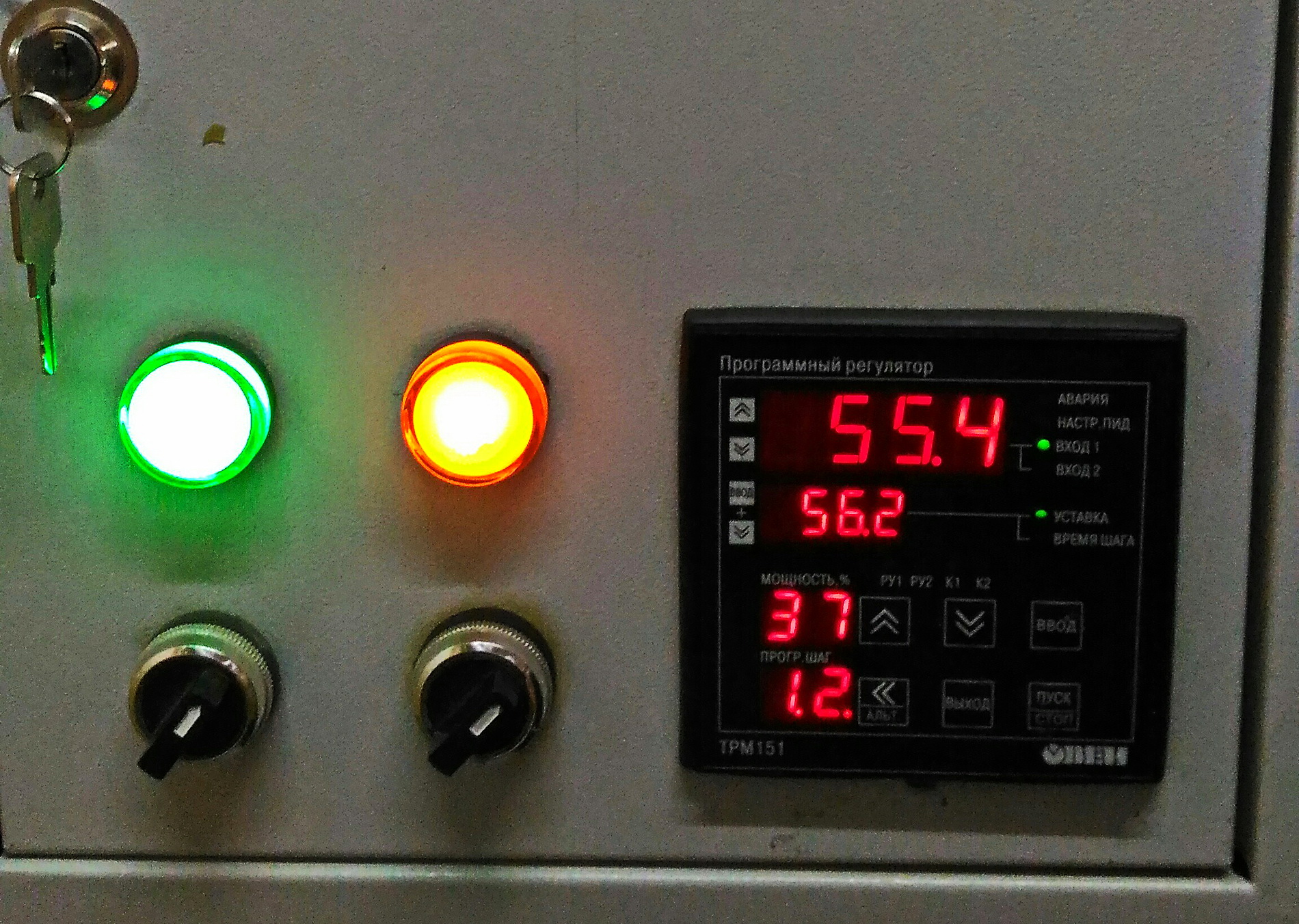

т.к. связующее позволяет делать "теплое" отверждение, отправляем опрессованный пакет в печь ... После выхода на режим температура 65℃

Пропеллер 42.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 04 апр 2019, 09:37

В продолжении разговора про потребление связующего ...
При вакууме близким к -1 , потребление
связующего составило 680 грамм/м2 для впитывающего https://carbonstudio.ru/item/vpityvayus ... al-pes-150

Пропеллер 43.jpg
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Hrisanf » 07 апр 2019, 10:31

Интересное решение - совмещение стекла и угля в одном изделии . Это своего рода попытка получить компромиссный результат ,как по характеристикам так и по цене?
Уровень сарказма в моем ответе зависит от уровня тупости вашего вопроса.
Аватар пользователя
Hrisanf
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 824
Зарегистрирован: 30 май 2013, 07:48
Откуда: Воронеж, Россия
Благодарил (а): 109 раз.
Поблагодарили: 284 раз.

Re: "пропеллер"

Сообщение m-plastic » 07 апр 2019, 18:37

Нет.В данном случае преследуется несколько иная цель... Слой стекла изолирует стальные детали от угля исключая возникновения гальванопары.
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 08 апр 2019, 16:29

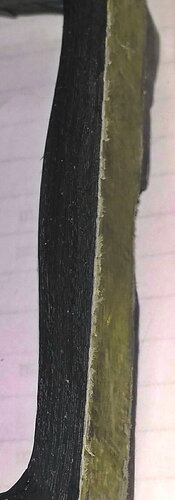

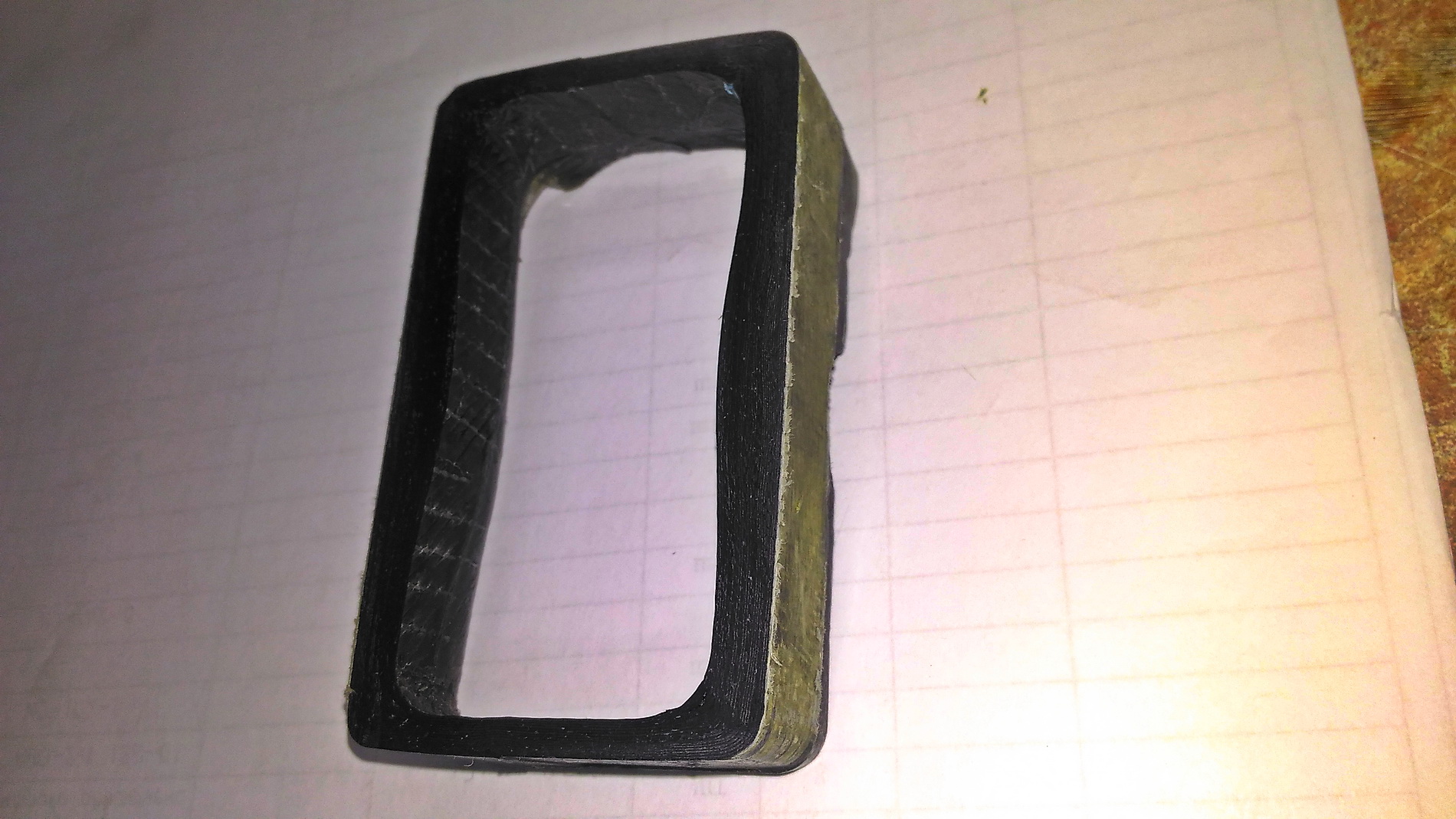

Вот "свидетель" лонжерона с комбинированной схемой армирования.

Пропеллер 44.jpg


еще в прошлом году отправили в кумертау комплект из 4х лопаток с такой схемой армирования на летные, но пока что то откладываются испытания...
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение m-plastic » 12 апр 2019, 19:02

Наконец-то добрались до сборки лопаток...

Пропеллер 45.jpg
Пропеллер 46.jpg
Пропеллер 47.jpg


Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Re: "пропеллер"

Сообщение Hrisanf » 13 апр 2019, 19:48

Чем клеим ?
Уровень сарказма в моем ответе зависит от уровня тупости вашего вопроса.
Аватар пользователя
Hrisanf
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 824
Зарегистрирован: 30 май 2013, 07:48
Откуда: Воронеж, Россия
Благодарил (а): 109 раз.
Поблагодарили: 284 раз.

Re: "пропеллер"

Сообщение Тигирь » 13 апр 2019, 19:53

Ветряк-с, очевидно :)
Аватар пользователя
Тигирь
КОМАНДОР
КОМАНДОР

Сообщений: 7293
Зарегистрирован: 23 июл 2012, 16:29
Откуда: Геленджик, Россия
Благодарил (а): 721 раз.
Поблагодарили: 1594 раз.

Re: "пропеллер"

Сообщение m-plastic » 14 апр 2019, 10:56

Hrisanf писал(а):Чем клеим ?

эпоксиполиуретан с волокнистым наполнителем от delta-boat.ru
Аватар пользователя
m-plastic
НЕТЛЕННЫЙ
НЕТЛЕННЫЙ

Сообщений: 400
Зарегистрирован: 28 апр 2014, 06:57
Откуда: Кемерово, Россия
Благодарил (а): 33 раз.
Поблагодарили: 244 раз.

Пред.След.

Вернуться в 8. МАШИННЫЕ ТЕХНОЛОГИИ (требующие высокой технической вооруженности)

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

cron
Яндекс.Метрика
html counterсчетчик посетителей сайта
